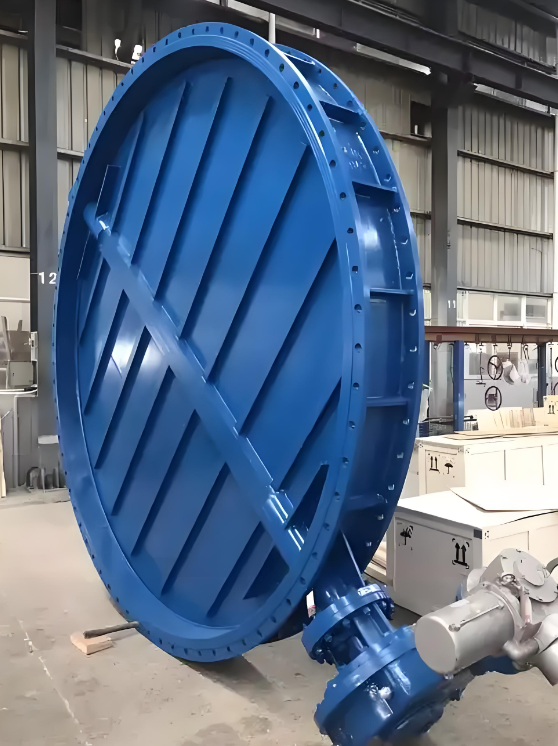

通风蝶阀的工作原理是通过驱动机构带动圆形蝶板旋转90°，实现对管道介质的启闭和流量调节。 其核心流程如下：
：承载蝶板和介质的管道主体，材质根据工况选择铸铁、不锈钢等；
：圆盘状结构，与阀轴连接，通过旋转角度改变介质流通截面；
：连接执行机构与蝶板的传动部件，承受扭矩；
：安装在阀体或蝶板边缘，保证关闭时的密封性。
启闭控制
：当蝶板旋转至与管道轴线平行时（0°位置），介质流通面积广，流阻小；
：蝶板旋转90°与管道轴线垂直，通过密封圈完全阻断介质流动。
流量调节
在15°-70°开度范围内，通过调整蝶板角度可实现
线性或等百分比流量特性的控制；
典型应用场景：建材行业含尘气体管道、环保工程热风系统等需要频繁调节的场合。
| 结构长度比闸阀短30%-50% | 压力损失是闸阀的3倍 |
| 快速启闭（电动型可达数秒完成） | 高温工况受密封材料限制（通常≤200℃） |
| 可处理含颗粒介质（如水泥粉尘） | 大口径阀门需配备蜗轮减速器增强调节精度 |
▲ 特殊设计改进：偏心型蝶阀（单/双偏心）通过改变阀轴位置，使蝶板启闭过程中与阀座分离，减少密封面磨损，适用于高压高温工况。
